CAD拼图打印如何巧设纸张

尧创批量打印中心在绘图仪上使用卷筒纸拼图打印时,如何巧设纸张?

尧创批量打印中心在首次使用时,需要在排版打印界面设置各项参数,其中,纸张的设置尤为关键,只有与打印机相契合的合理设置,才能更好地拼图、更方便地自动裁纸,最正确地打印输出。卷筒纸纸张的选用有两种方案,下面一一详细介绍。

第一种,选用纸张类型中的“最大自定义纸张”

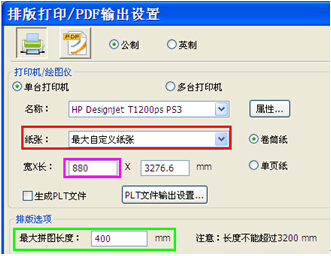

程序对某些打印机的打印宽度和长度具有识别能力,所以绘图仪一般选用“最大自定义纸张”纸张类型,如下图红色方框所示。

再根据装载的卷筒纸的真实宽度设置其宽度值,如A0幅度的卷筒纸的宽度为880时,则设置纸张幅面宽度为880,如下图紫色方框所示。

“最大拼图长度”是指多张图纸拼图排版的时候,最大拼图长度参考值。因为一个打印任务的数据量如果太大,碰到有些打印机内存小时,会溢出打印机造成数据丢失,图纸打印不全的问题。为避免类似问题,所以设置了最大拼图长度。这个设置值的合理设置也可以充分利用打印机自动裁纸,减轻人工裁纸量,比如徐工重型希望一排4A4的图纸打印完成后,就可以自动裁纸,所以,我们将最大拼图长度设置得小于2978*2就可以,如下图绿色方框中,给的设置值是400,即可满足要求。



第二种,选用自定义纸张

操作步骤:

1)添加自定义纸张

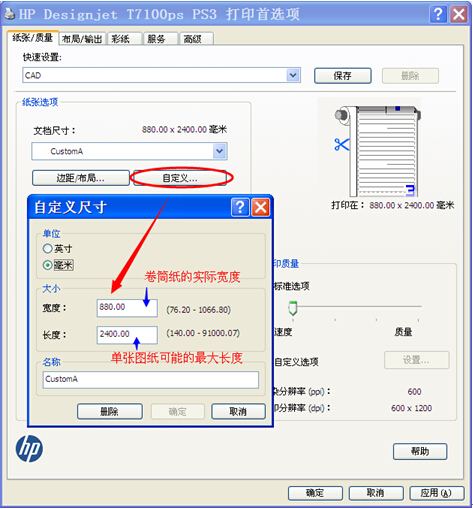

点屏幕左下角开始-打印机和传真,进入系统的打印机界面,选中打印机,点其右键菜单中的“打印首选项”,添加自定义纸张,如下图所示:

2)设置自动裁纸、自动删除空白区域等

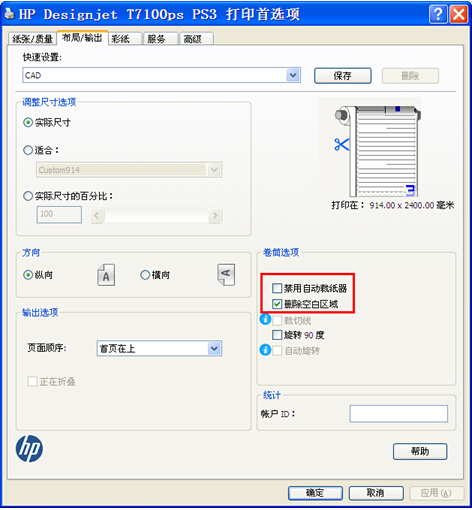

a)    为了保证图形在纸张时打印完成后,即时裁纸,不空走纸,节省纸张,请设置自动删除空白区域

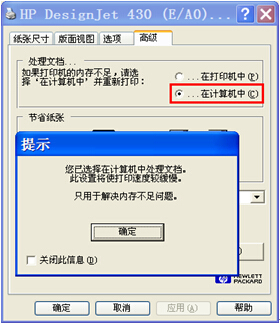

b)    对于有些内存比较小的打印机,还请设置用计算机内存进行打印,如下图所示。(如果没有这一设置,则不管它)

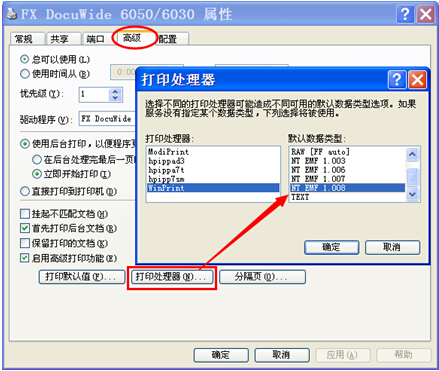

c)    有的打印机需要调整打印机处理器,如富氏施乐的打印机,在打印机属性的高级标签页里,将打印机处理器改成EMF V1.0的高版本,对渐变色填充等对象的打印处理效果更好。



3)批量打印中心添加自定义纸张

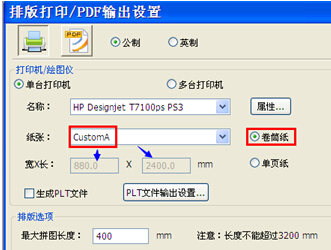

启动尧创批量打印中心,选择打印机后,添加自定义纸张,如下图所示:





说明:推荐使用第一种纸张设置方式;但如果程序对第一种纸张设置检测失败(效果是打印预览时纸张大小不正确,不能达到打印任务拼图排版打印的效果时),请选用第二种自定义纸张的方式。
