CAD批量打印在HP T790等打印机上的设置及使用技巧

CAD加长图幅长度不一时,如何设置,才能保证在批量打印中既能完整出图,不被拦腰截断,也能保证在图纸内容打印一结束即自动裁纸,不自动走一段空白?

这类问题在一般的HP455500800等工程机中,默认都是正确的,勿需再改设置,可经过用户使用发现,在HP Design T790Oce TDS860等工程机中,尧创批量打印中心的“排版打印设置”的纸张列表中的“最大自定义纸张”无效,而加长类的非标图纸也就只有“自定义纸张”才可以正确识别了。

下面以HP Design T790为例,讲解设置及使用技巧:

1. 点屏幕左下角“开始”-“打印机和传真”,选中操作系统中安装的“HP Designjet T790 打印机,点右键菜单中的“打印首选项”,完成以下两项设置:

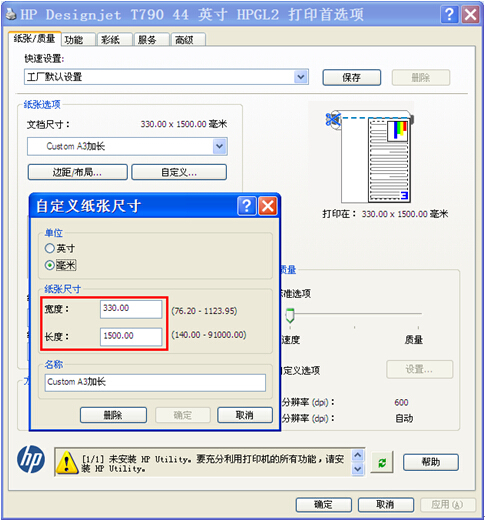

a)  在“纸张/质量”标签页添加自定义纸张,如下图所示。宽度尺寸设置为当前装载卷筒纸的实际宽度,如果有多种类型,可以多设置几种自定义尺寸的纸张,长度尺寸需参考批量打印图纸这类宽度图纸的最大打印长度

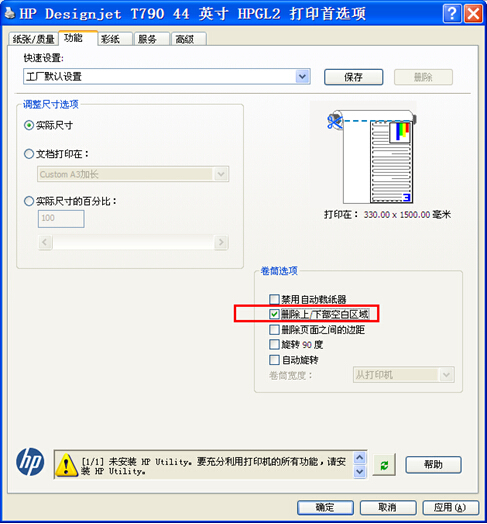

b)  点击“功能”标签页,勾选“删除上/下部空白区域”

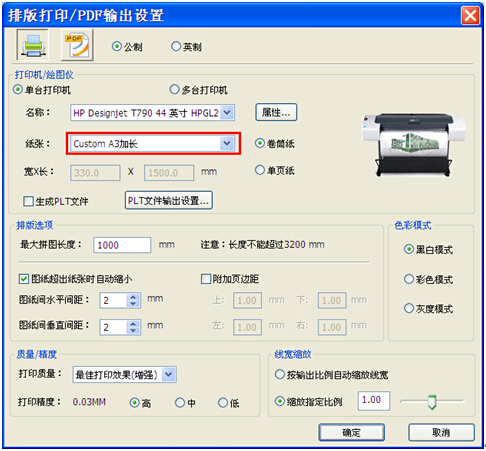

2. 在尧创批量打印中心里,根据当前打印图纸的的幅度宽度,选用自定义纸张

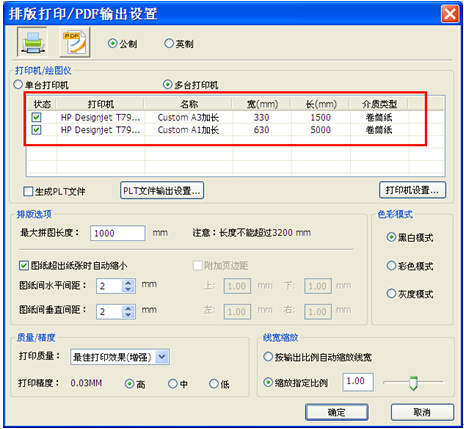

如果工程机有幅面不同的多纸道,可以选用“多台打印机”,选用不同幅面宽度的纸张

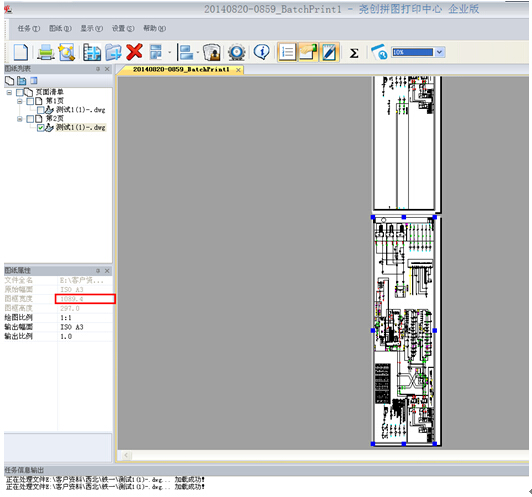

3. 添加图纸,以测试1为例添加

注:所有图纸的最长尺寸不得超过自定义纸张的长度,如有超过,重新设置自定义纸张。

4.“打印预览”,图纸须完整显示(有空白不要紧,程序会自动删除,不要有“拦腰截断”打印不全的)

5.“打印”,OK

 结论:在自定义长度范围内的测试图纸可以完整打印,即使长度不足自定义长度,但在图纸内容打印完成后,也可以自动裁纸,不会走空一截纸,白白浪费掉。
