如何给CAD图纸更换新的明细栏

制造业企业的信息化有很多是从设计部门的CAD图纸设计电子化开始的,随着PDMPLMMES等信息化管理软件的不断完善,企业对信息化的运用才越来越广泛和深入。而管理软件的上马,需要对CAD图纸进行更加规范化的管理,这样,CAD图纸内的标题栏、明细栏等标记图纸信息的对象或多或少会有所改变。这些对象难道必须全部删除后,再重新做吗?怎么修改最简单?

如果是在AutoCAD基础平台上做的序号和明细栏,序号和明细栏间没有任何关联关系,则必须将明细栏全部删除后,再重新创建和填写明细内容。

如果是在尧创CAD中制作的带明细栏的装配图,序号和明细信息是双向关联的,如果修改方法合适,是不必重新填写明细内容的,现行版本正确的修改步骤如下:

操作步骤

1.打开装配图,删除图中所有的明细栏表头和表项;

 注意:删除明细栏时,在弹出的提示对话框中选择“不删除序号”项,再点“确定”,如下图。

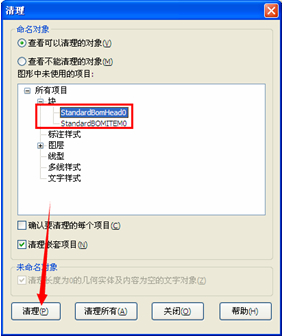

2. 点击菜单|清理(命令Purge),打开节点“块”,依次选中块standbomhead*和块standbomitem*;点按钮“清理”。如果图纸已是成稿图纸,可以直接点“清理所有”按钮,不仅清理了原来的明细栏块,而且将图中已用不着的信息全部清除。

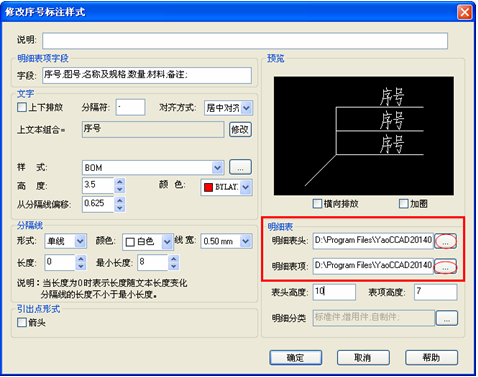

3.点击菜单“机械|序号样式”,修改当前序号样式,为明细表头和明细表项分别配置新格式的明细表头和表项(新明细表头和表项的定义请参见文档《定制标题栏、明细表操作说明》)

4.点击菜单“机械|序号标注”,输入选项H(即插入明细表头),将明细表头插入到正确的位置。

   Ok,明细表头换成新格式的明细表头。

5.点击菜单“机械|重新生成明细”。

  Ok,新格式的明细栏自动生成,且所有序号中的内容自动填入明细栏中。



更多的 CA软件使用技巧 请参见 武汉尧创软件公司网站Http://www.yaocsoft.com.cn
